关于 TCP 三次握手与四次挥手的过程与原因，请看 这里 。本文主要参考 用 wireshark 抓包来详细分析 TCP 三次握手和四次挥手过程，也亲自进行一次抓包、分析。

TCP 三次握手抓包分析

Wireshark 抓包

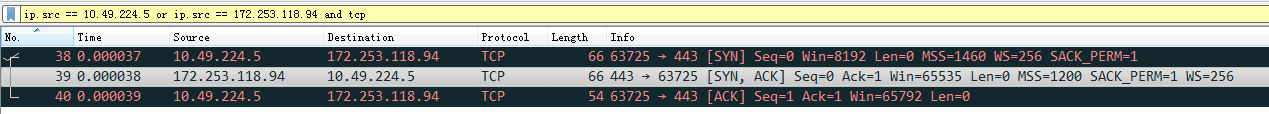

首先开启 Wireshark 监听的网卡，然后访问某个 https 博客，输入简单的过滤规则进行过滤，抓包如下：

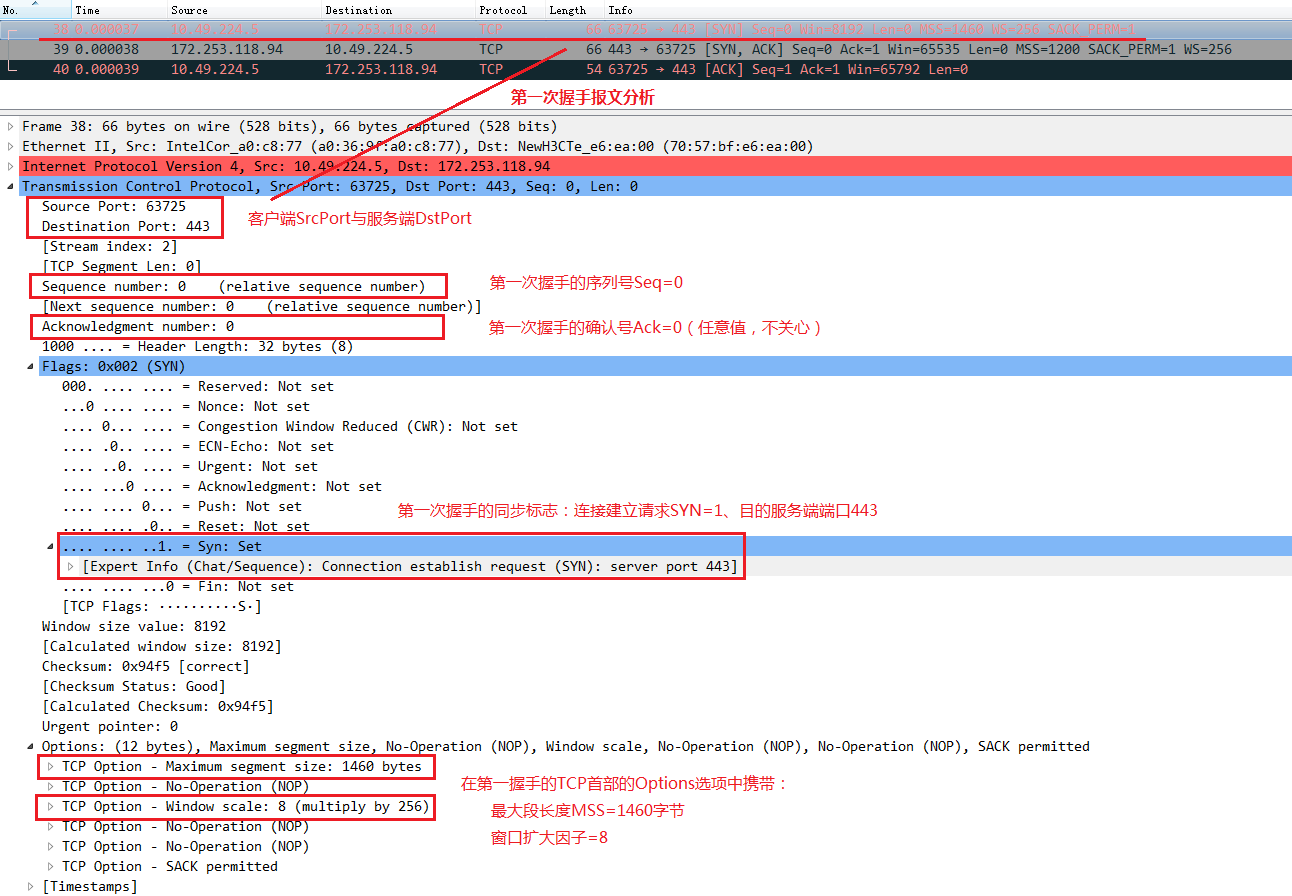

第一次握手

首部解析

假设 A 为客户端，B 为服务端。

第一次握手：A 向 B 发送连接请求报文，SYN=1, ACK=0，并选择一个初始的序号 x（如抓包中的 Seq=0）。

也就是说，第一个包中 SYN 位被置 1，表示要和目的主机同步序列号，同时附加并协商 MSS 信息、窗口扩大因子等信息。

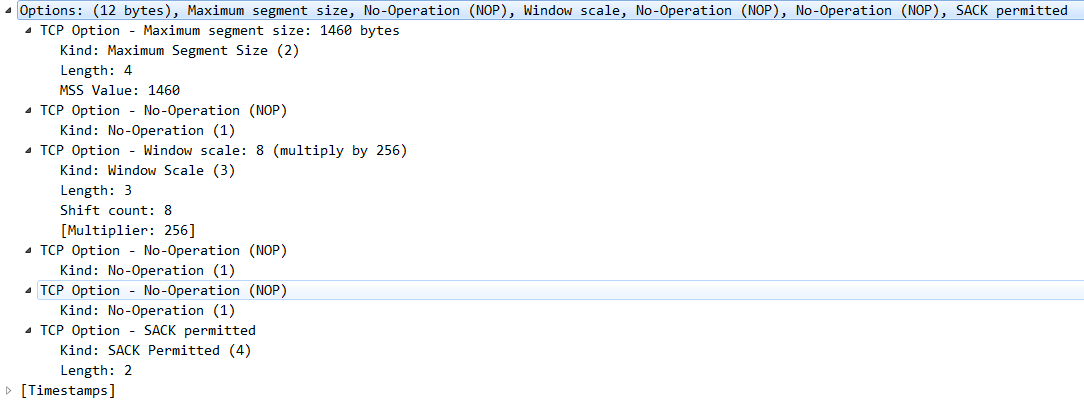

Options 解析

在 TCP 三次握手的第一次握手（即客户端发送的 SYN 报文）中，TCP 首部的 Options 字段通常会被填充。这些选项字段用于协商连接参数，以确保通信双方能够在最佳状态下进行数据传输。常见的选项包括：

最大段大小（MSS - Maximum Segment Size）：

• 作用：告知对方本端可以接收的最大 TCP 段大小（不包括 IP 和 TCP 首部）。
• 格式：kind 2, length 4, 后跟 2 个字节表示的最大段大小（以字节为单位）。
• MSS 值主要基于：本地网络的 MTU（Maximum Transmission Unit，最大传输单元）减去 IP 首部和 TCP 首部的大小。

窗口扩大因子（Window Scale）：

• 作用：扩大 TCP 窗口的大小，从而提高高带宽 - 延迟网络的性能。
• 格式：kind 3, length 3, 后跟 1 个字节的窗口缩放因子。

时间戳（Timestamps）：

• 作用：用于更准确地测量往返时间（RTT）并防止序列号回绕的问题。
• 格式：kind 8, length 10, 后跟两个 4 字节字段，分别表示发送方的时间戳值（TSval）和接收方最近时间戳回显（TSecr）。

选择性确认许可（SACK Permitted）：

• 作用：通知对方，发送方支持选择性确认（Selective Acknowledgment）。
• 格式：kind 4, length 2。

NOP（No-Operation）：

• 作用：用于填充和对齐。
• 格式：kind 1。没有长度字段。

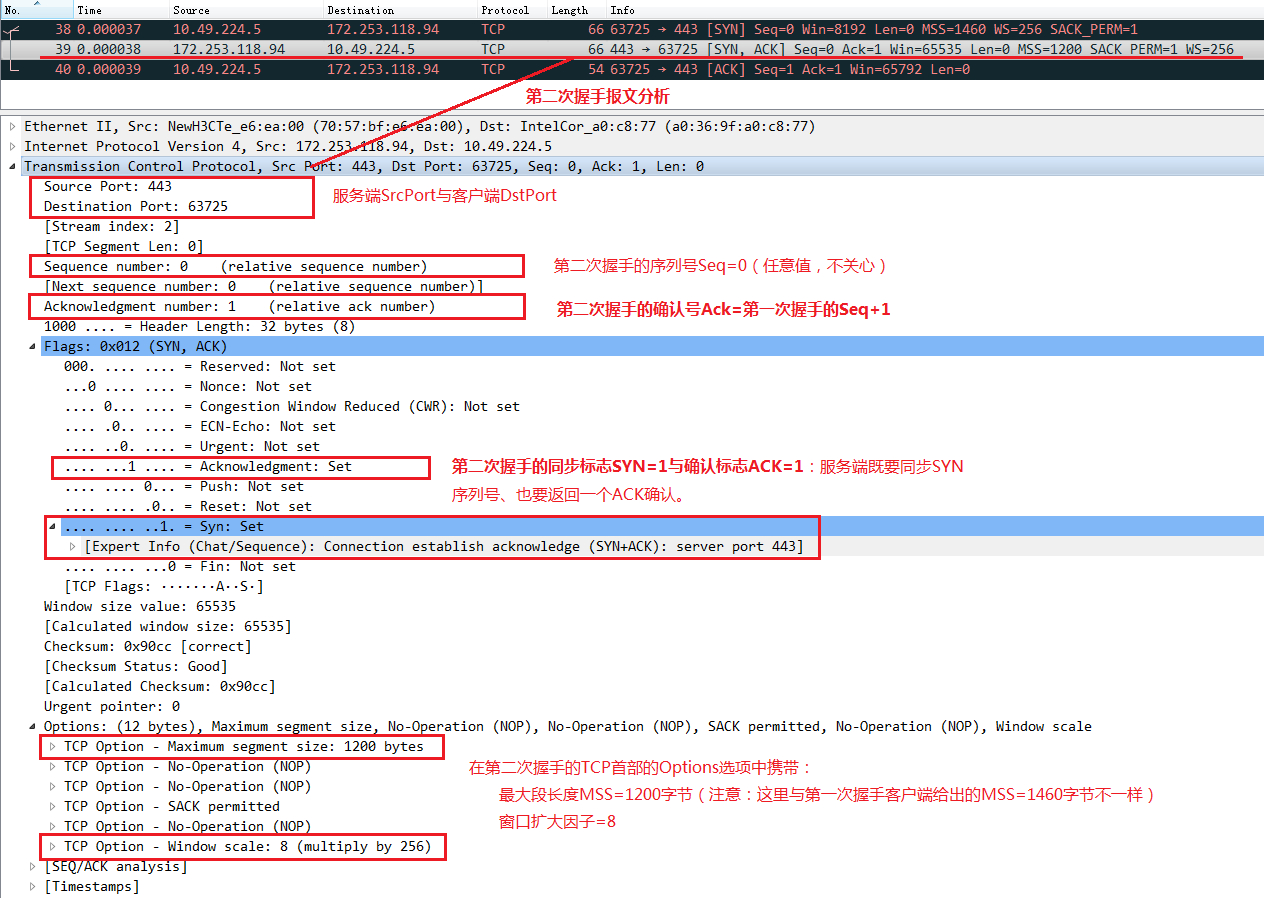

第二次握手

第二次握手：B 收到连接请求报文，如果同意建立连接，则向 A 发送连接确认报文，SYN=1, ACK=1, ack=x+1（抓包中的 ack=1），同时也选择（随机）一个初始的 seq=y（抓包中的 seq=0）。

可能你已经注意到，第二次握手服务端填充的 MSS=1200 字节，而第一次握手客户端填充的 MSS=1460 字节。两个 MSS 值不一样，会如何协商呢？

• 如果第二次握手的 MSS 小于第一次握手的 MSS：客户端在后续发送的 TCP 段中会遵循服务端 MSS 大小，以避免 IP 分片。
• 如果第二次握手的 MSS 大于第一次握手的 MSS：客户端在后续发送的 TCP 段中依然会使用自己的 MSS 大小，而不会超过自己声明的 MSS。

不同的 MSS 值在 TCP 三次握手的第一次和第二次握手中是正常的，并且反映了双方位于不同网络环境中的实际情况。最终，客户端将根据服务端的 MSS 设置其发送 TCP 段的大小，从而 确保最大限度地利用网络资源并避免不必要的 IP 分片。

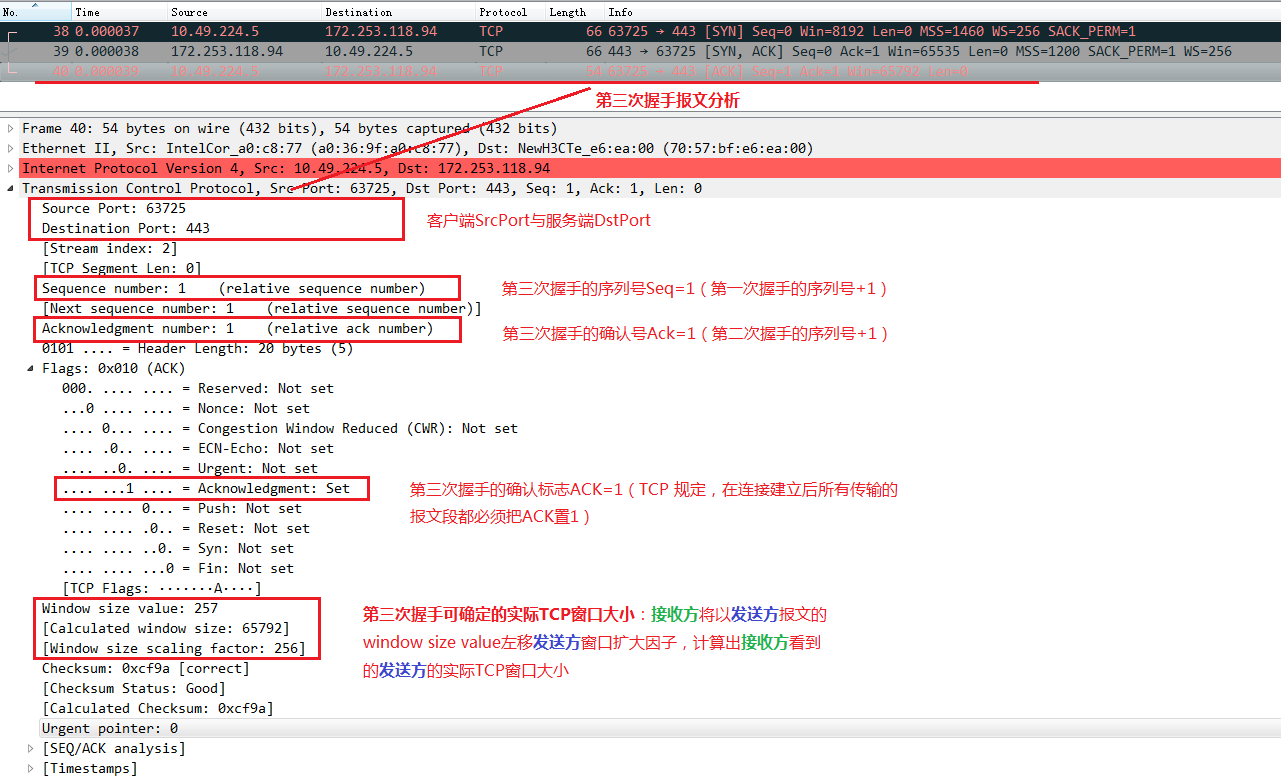

第三次握手

第三次握手：A 收到 B 的连接确认报文后，还要向 B 发出确认，ACK=1, ack=y+1, seq=x+1。

完成三次握手后，就建立了 TCP 连接，之后就可以正常的进行数据发送和接收。

可以发现，第三次握手已经没有 Options 选项了，但是有实际的 Window size value。那么，实际的窗口大小是如何计算的呢？

在 TCP 三次握手过程中，窗口扩大因子（Window Scale）用于扩大 TCP 窗口的大小，从而支持更高的吞吐量。窗口扩大因子是在第一次和第二次握手过程中协商的，过程如下：

1. 第一次握手（客户端发送 SYN 报文）：客户端声明其希望使用的窗口扩大因子。例如，窗口扩大因子是 8。
2. 第二次握手（服务端发送 SYN-ACK 报文）：服务端同样声明其希望使用的窗口扩大因子。例如，窗口扩大因子也是 8。

当双方同意使用窗口扩大因子以后，广义（实际）的 TCP 窗口大小将以左移的方式进行扩展。

窗口大小的实际缩放值取决于 TCP 首部中的 Window size 字段和协商的窗口扩大因子，其计算公式如下：ActualWindowSize = WindowSize << WindowScale，即接收方将以发送方报文的 WindowSize 左移发送方 WindowScale 来计算发送方的实际窗口大小（可以确定对方的接收能力）。

TCP 协议规定，双方将使用各自保存的对方的窗口扩大因子来解释对方的窗口大小。也就是说，数据传输中，每一方用对方声明的因子来计算对方接收窗口的大小。

那么，双方将对方的扩大因子存储在哪里？在三次握手完成后，双方会使用存储在 TCP 控制块（TCP Control Block, TCB）中的对方窗口扩大因子来计算对方报告的窗口大小。

原始数据包

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

// 第一次握手
0000   70 57 bf e6 ea 00 a0 36 9f a0 c8 77 08 00 45 00
0010   00 34 5e ac 40 00 80 06 00 00 0a 31 e0 05 ac fd
0020   76 5e f8 ed 01 bb e3 27 ce b7 00 00 00 00 80 02
0030   20 00 94 f5 00 00 02 04 05 b4 01 03 03 08 01 01
0040   04 02

// 第二次握手
0000   a0 36 9f a0 c8 77 70 57 bf e6 ea 00 08 00 45 00
0010   00 34 00 00 40 00 6e 06 ff 31 ac fd 76 5e 0a 31
0020   e0 05 01 bb f8 ed f2 08 33 13 e3 27 ce b8 80 12
0030   ff ff 90 cc 00 00 02 04 04 b0 01 01 04 02 01 03
0040   03 08

// 第三次握手
0000   70 57 bf e6 ea 00 a0 36 9f a0 c8 77 08 00 45 00
0010   00 28 5e ad 40 00 80 06 00 00 0a 31 e0 05 ac fd
0020   76 5e f8 ed 01 bb e3 27 ce b8 f2 08 33 14 50 10
0030   01 01 cf 9a 00 00

TCP 四次挥手抓包分析

当完成数据发送后，双方要结束对话，由于 TCP 连接是全双工的，因此每个方向都必须单独进行关闭。这个原则是当一方完成它的数据发送任务后，就能发送一个 FIN 来终止这个方向的连接。收到一个 FIN 只意味着这一方向上没有数据流动，一个 TCP 连接在收到一个 FIN 后仍能发送数据。首先进行关闭的一方将执行主动关闭，而另一方执行被动关闭，故需要经过四次挥手完成 TCP 的断开。

Wireshark 抓包

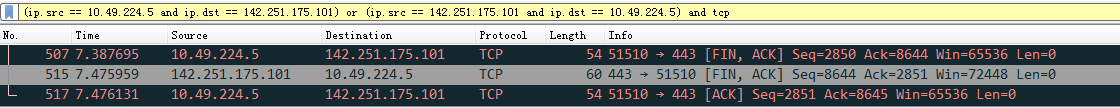

首先开启 Wireshark 监听网口，然后访问某个博客，输入简单的过滤规则进行过滤，首先找到四次挥手报文，标志就是 FIN。这里只有三个包，是服务端的第二次挥手与第三次挥手合并为一个包发送了。

可以看到，源和目的端分别发送了一个 FIN 报文，加上接下来的 ACK 报文，就是四次挥手结束连接。

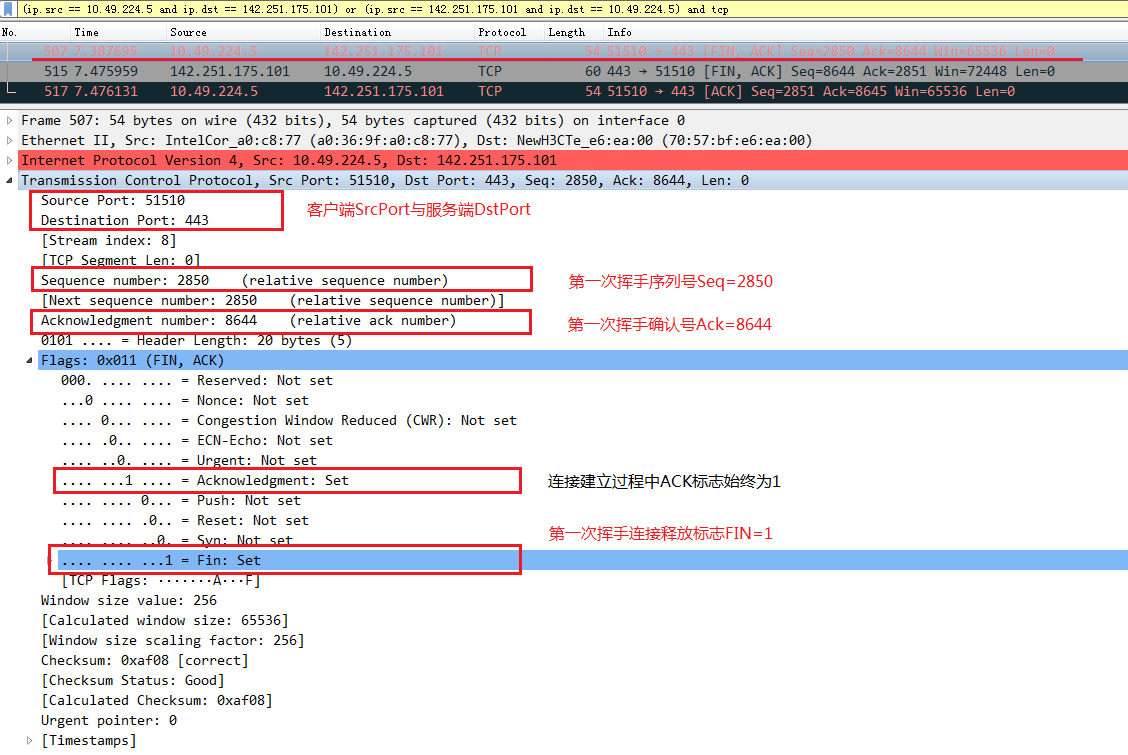

第一次挥手

A 发送连接释放报文，FIN=1。

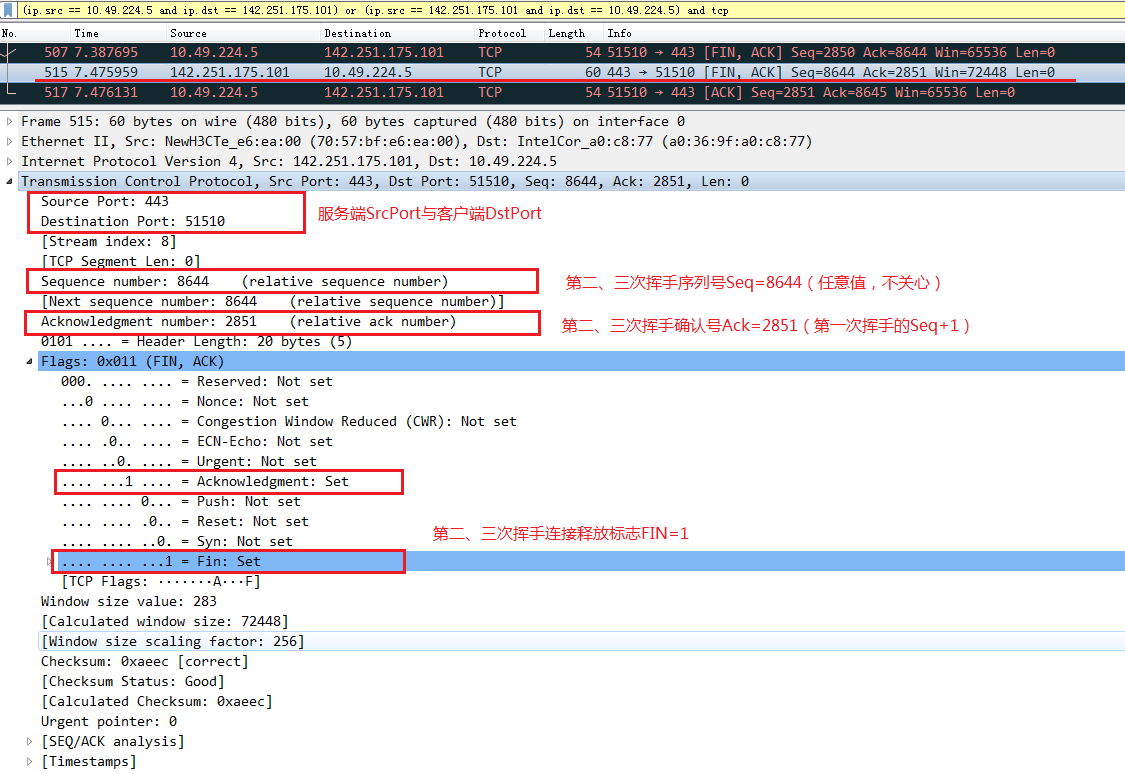

第二三次挥手

B 收到之后发出确认，此时 TCP 属于半关闭状态，B 能向 A 发送数据，但是 A 不能向 B 发送数据。

当 B 不再需要连接时，发送连接释放报文，FIN=1。

现实场景中，第二次和第三次挥手（ACK 和 FIN）有时会在同一个报文中完成。这种情况下，服务端会同时确认客户端的 FIN，同时也发送自己的 FIN 给客户端。这种合并操作可以减少报文的数量，从而提高网络效率。

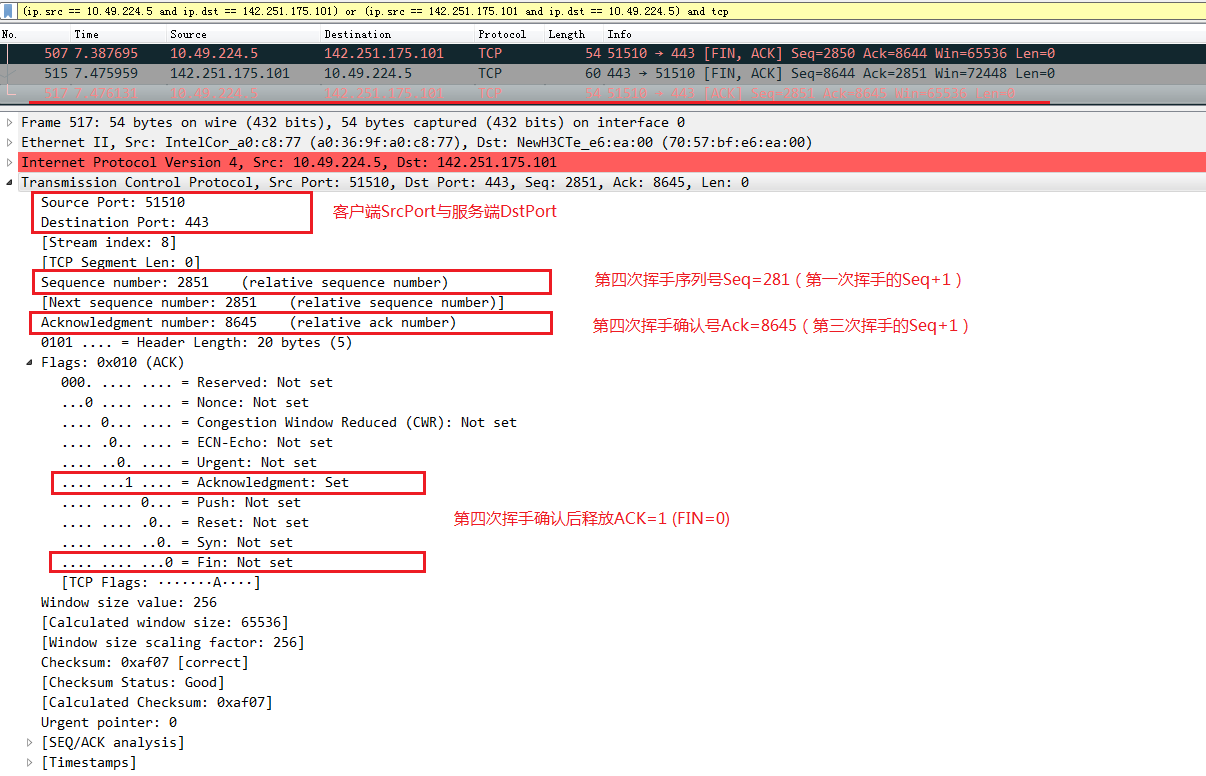

第四次挥手

B 收到 A 的确认后释放连接，ACK=1。

至此，对 TCP 三次挥手和四次挥手的报文分析完成。

原始数据包

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

// 第一次挥手
0000   70 57 bf e6 ea 00 a0 36 9f a0 c8 77 08 00 45 00
0010   00 28 51 e7 40 00 80 06 00 00 0a 31 e0 05 8e fb
0020   af 65 c9 36 01 bb 01 43 c8 08 76 be cc 37 50 11
0030   01 00 af 08 00 00

// 第二、三次挥手
0000   a0 36 9f a0 c8 77 70 57 bf e6 ea 00 08 00 45 00
0010   00 28 50 3f 00 00 6e 06 d3 f9 8e fb af 65 0a 31
0020   e0 05 01 bb c9 36 76 be cc 37 01 43 c8 09 50 11
0030   01 1b ae ec 00 00 00 00 24 ad 4a 14

// 第四次挥手
0000   70 57 bf e6 ea 00 a0 36 9f a0 c8 77 08 00 45 00
0010   00 28 51 fa 40 00 80 06 00 00 0a 31 e0 05 8e fb
0020   af 65 c9 36 01 bb 01 43 c8 09 76 be cc 38 50 10
0030   01 00 af 07 00 00
