这篇文章主要介绍操作系统的非连续内存分配，包括非连续内存分配的必要性、分段（segmentation）与分页（paging）技术。

非连续内存分配的必要性

第三章介绍的是连续内存管理，即：操作系统加载到内存以及程序加载到内存中时，分配一块连续的空闲内存块，但是容易出现碎片问题。这一章介绍的非连续内存分配，这可以有效的减少碎片的出现。

连续内存分配的缺点

1. 分配给一个程序的物理内存是连续的
2. 内存利用率低
3. 有外碎片、内碎片的问题

能否通过一些手段来改善这些情况？非连续内存分配！

非连续内存分配的优点

1. 分配给一个程序的物理内存是非连续的
2. 更好的内存利用和管理
3. 允许共享代码与数据（共享库等…）
4. 支持动态加载和动态链接

非连续内存分配的缺点

建立虚拟地址和物理地址的转换难度大。

• 软件方案（开销相当大）
• 硬件方案（采用硬件辅助机制）：分段（segmentation）技术、分页（paging）技术

非连续内存分配

分段（segmentation）

分段

分段（segmentation）是一种非连续内存分配技术，用于操作系统中 管理进程的内存空间。在分段技术中，进程的内存空间被划分为多个段，每个段具有不同的大小和功能。

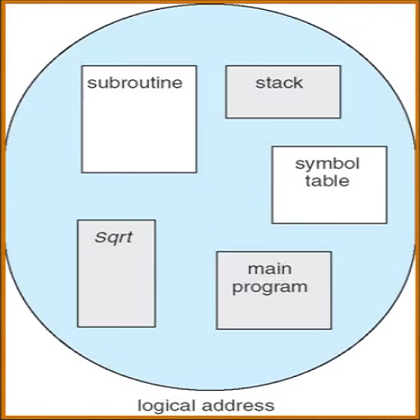

「段」：在程序执行时，会存在来自不同文件的函数和不同的数据字段。这些函数可能分布在程序的不同文件中，而数据字段则可以包括堆、栈、.bss、.data 等不同类型。

• 堆用于动态内存分配
• 栈用于函数调用和局部变量存储
• .bss 用于存储未初始化的静态变量
• .data 用于存储已初始化的静态变量

「分段」：更好的实现内存的分离和共享。

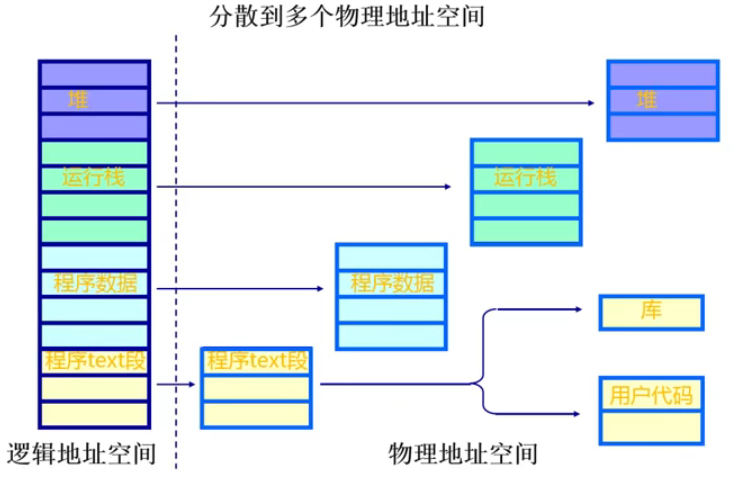

程序的分段地址空间如下图所示：

把左边运行程序的逻辑地址空间看成一个连续的一维线性数组，通过段机制的映射关系，把不同的内存块（如：代码、数据、堆、栈）分别映射到不同的内存中的段，可以看到映射到物理地址空间后，位置不一样，变得不连续了。

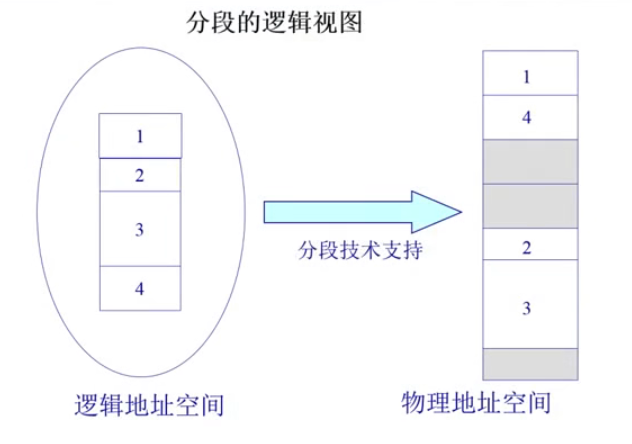

分段的逻辑视图，连续的逻辑地址空间被分配到物理空间中的不连续内存空间中：

段表

段表是一种数据结构，用于 存储和管理分段技术下的进程内存空间。它通常是一个数组或链表，每个元素表示一个段的相关信息。一个段对应着一个内存块。

下面是一个简化的段表数据结构示例：

1
2
3
4
5
6

struct SegmentEntry {
    int segmentID;      // 段 ID
    int baseAddress;    // 段基址
    int limit;          // 段界限
    int permissions;    // 段访问权限
};

在这个示例中，每个段表项包含了以下信息：

• segmentID：段的唯一标识符，用于区分不同的段。
• baseAddress：段的基址，指示段在内存中的起始位置。
• limit：段的界限，指示段的大小。通常以字节为单位。
• permissions：段的访问权限，用于控制对段的读、写和执行操作。

段表根据进程的需要进行动态更新，以反映内存中段的分配和释放情况。通过段表，操作系统可以轻松地查找和管理进程的各个段，实现内存隔离和安全性。

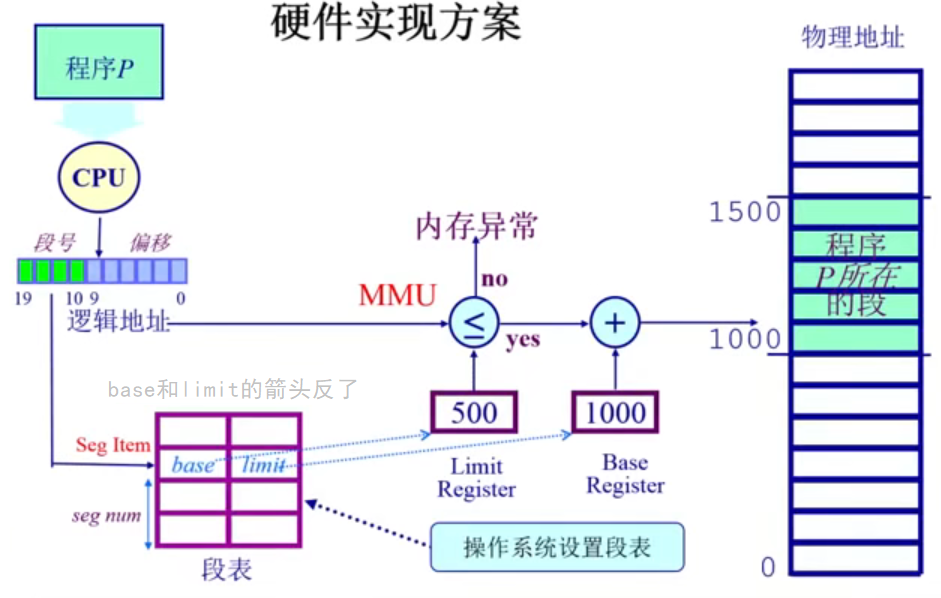

分段寻址方案

逻辑地址空间连续，但是物理地址空间不连续，使用映射机制进行关联。

程序访问物理内存地址需要：一个二维的二元组 (segmentID, addrOffset)，即 (段号, 段内偏移地址)。

操作系统会维护一张段表，以 segmentID 为索引，存储着 (baseAddress, limit) 信息。

因此，逻辑地址通过段表映射后的物理地址为：段号对应的段基址 + 二元组中的段内偏移地址

段表在寻址之前操作系统就已经建立好了，之后段机制就可以正常工作了。

分页（paging）

分页

分页（paging）是操作系统中的一种非连续内存分配技术。它将物理内存和逻辑内存进行分割：

• 将逻辑内存空间划分成相等大小的页面（page）
  • 大小是 2 的幂，例如：512bytes / 4096bytes / 8192bytes
• 将物理内存空间也划分成相等大小的物理页帧（page frame）
  • 大小是 2 的幂，例如：512bytes / 4096bytes / 8192bytes

逻辑空间中内存划分叫做页（page），物理空间中内存划分叫做页帧（page frame）；划分的 page 大小和 frame 大小要保持一致。

页到页帧的转换

页到页帧的转换方案（pages to page frames）/ 逻辑地址到物理地址的转换方案：

• 通过页表（page table）
• 内存管理单元（MMU）/ 快表（TLB）

帧（Frame）

物理内存被分割为大小相等的帧，一个内存的物理地址是一个二元组 (f, o)：

• f 为页帧号（一共有 $F$ 位，可以表示 $2^F$ 个不同的页帧）
• o 为页帧内偏移（一共有 $S$ 位，每个页帧有 $2^S$ 字节）

页帧位占用高地址空间，页帧内偏移位占用低地址空间。二元组对应的物理地址为 $2^{S} \times f + o$。

好比一本书，一共有 $2^F$ 页，每页最多可以写 $2^S$ 个字，当前打开的页面是第 $f$ 页，笔处在本页第 $o$ 个字的位置，处在全书第 $2^{S} \times f + o$ 个字的位置。

举个栗子：一个由 $16 bit$ 组成的地址空间，$9 bit$ 大小（512 字节）的页帧，物理地址的二元组为 $(3,6)$，请问物理地址是多少？

由描述可知，$S=9, F=16-9=7, f=3, o=6$，二元组对应的物理地址为 $2^{9} \times 3 + 6 = 1542$。

分页和分段的最大区别：这里的 $S$ 是一个固定的数，即每页页帧大小相同，而分段中的段的大小不固定。

页（Page）

进程的逻辑地址空间被划分为大小相等的页，一个进程的逻辑地址是一个二元组 (p, o)：

• p 为页号（一共有 $P$ 位，可以表示 $2^P$ 个不同的页）
• o 为页内偏移（一共有 $S$ 位，每页有 $2^S$ 字节）

二元组对应的逻辑地址为 $2^{S} \times p + o$。

通常页号 p 不等于页帧号 f，但页内偏移跟页帧内偏移大小一致，页和页帧的字节数大小一致。

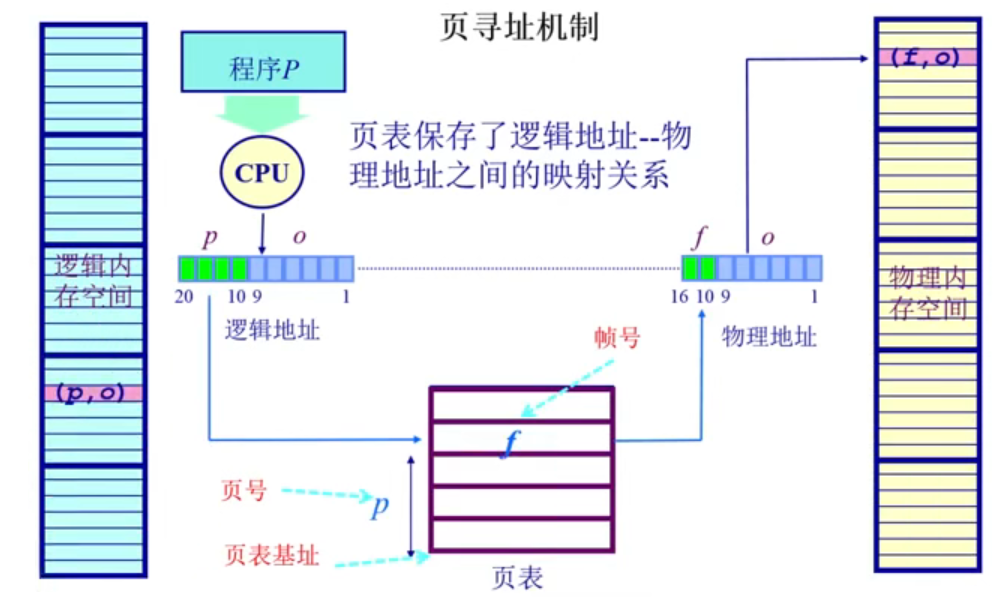

页寻址方案

页寻址要解决的就是，如何通过逻辑地址访问到对应的物理内存空间的数据。

当进程需要访问一个逻辑地址时，操作系统将逻辑地址分成两个部分：页号（page number）和页内偏移（page offset）。页号用于索引页表（page table），页表记录了每个页号对应的物理页帧号。通过找到页表中对应的物理页帧号，再加上页内偏移，就可以得到实际的物理地址，从而进行物理内存访问。

页寻址过程：逻辑地址 -> 页号 -> 查找页表 -> 物理页帧号 -> 利用页内偏移 -> 实际物理地址 -> 物理内存访问。

• 页表保存了逻辑地址到物理地址的映射关系（页号：物理页帧号）
• 实际上，逻辑地址空间大于物理内存空间
• 页映射到帧
• 页是连续的虚拟内存（逻辑地址中的页号是连续的）
• 帧是非连续的物理内存（物理地址中的帧号是不连续的），有助于减少碎片的产生
• 不是所有的页都有对应的帧

为什么逻辑地址映射到物理地址空间后的内存是不连续的？

这是因为页寻址时，通过查找页表，将进程的连续页号 $p$ 映射到不连续的页帧号 $f$，不连续的页帧号对应着不连续的物理内存块。
